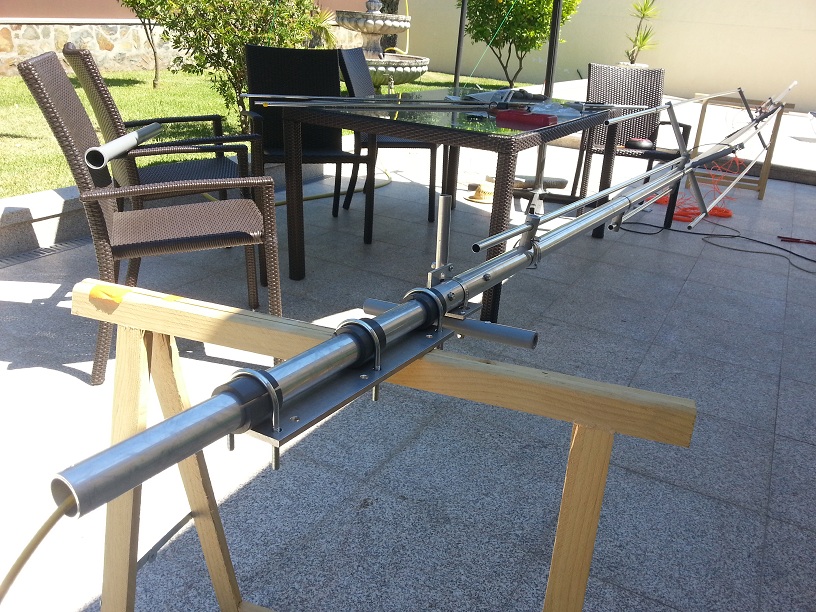

Montagem ANTENA GAP TITAN DX




Antena GAP TITAN DX , este condensador faz com que esta antena funcione nos 80m em função do seu valor , pode-se alterar o (swr) e obter o mais baixo possível nos 3,600MHz ou 3,700MHZ, a porção de banda é limitada por isso teremos que fazer uma escolha desse valor do condensador hà dois disponíveis pelo fabricante da marca que correspondem com as duas frequências3,6 ou 3,7, caso contrário só com um sintonizador poderá emitir no espetro total dos 80m .

A potência para os 80m está limitada”500W" se não quiser fazer fumar o condensador”.




O condensador para os 80M  centrado em 3,65 colocado para ser isolado com silicone contra as infiltrações ..



Esta antena não deixa de ser um dipolo alimentado no centro .

Elementos fixados por cola quente .



Os elementos são apenas suportados por parafusos das (ligações) os mesmos que servem para as ligações elétricas  !!! existe uma folga na passagem através dos suportes em pvc !!! Os parafusos sós não são suficientes , para  se manter os elementos fixos !!! por esse motivo optei  colar  com cola quente todos estes elementos , preenchendo todas as cavidades , das pontas dos elementos  e assim posso evitar as vibrações causadas pelos  ventos , das intempéries  vindas da costa atlântica, a qual se encontra a cerca de 7km do meu qth.

Sistema de fixação dos elementos é em tubo pvc reforçado , fixados por braçadeiras ,  este sistema não é dos melhores , deveria  ser repensada ( esta é a minha opinião )...!!!

Os parafusos foram cobertos de cola .



O fabricante fornece com a antena seis isoladores em pvc  , três são para  isolar a platina de fixar ao mastro  com a antena  , os outros três são para serem fixados na ponteira do mastro que suporta a antena ,estes isoladores garantem um isolamento entre a ponteira do mastro e as braçadeiras , se por motivos como foi aqui o meu caso  em que o diâmetro do mastro é superior aos isoladores ( previstos para 30mm ) a ponteira da minha torre tem um diâmetro de 45mm ,para poder encontrar uma solução cortei um tubo de pvc +- com longura de 40cm  que substituí pelos isoladores previsto .

Quando fazemos esta alteração devemos ter o cuidado de mantermos um isolador equivalente ,da mesma espessura dos originais , ou seja nada mais que isto (+- 2mm ), aqui neste ponto há um efeito de  condensador o qual pode alterar o bom funcionamento da antena e não encontrar sWr  2:1 dentro das frequências previstas .



O fio de cobre em conjunto com os elementos em cruz na base formam um elemento para a banda dos 40metros e regula-se neste loop a banda dos 40metros . Certos OMs , deixam-se por vezes induzir num erro , a confundirem estes elementos com radiais !!! Esta antena trabalha totalmente independente,  do solo ou de um plano terra  ( radiais).

Sistema de espias em fio pvc  4mm .

Esta antena ,não deve estar em nenhum ponto a terra , ou em contactos com suportes , o cabo coaxe  é conectado por uma junção PL e isolado com fita térmica ,  aqui utilizei um tubo pvc preenchido com  cola silicone que mantem uma boa proteção dos conectores  PL.

O cabo segue diretamente para a estação e deve descer no máximo da vertical , paralelo ao mastro , o único ponto com a terra é a terra do emissor , se não for assim , a antena vai alterar o “ swr “e até não conseguir ajusta-la corretamente …

Se utilizar-mos um analisador , devemos ligar a fixa PL á terra , alguns analisadores não têm nenhum ponto para serem ligados á terra “é o meu caso”, mas com uma braçadeira fixada a PL do  cabo ligada a terra da estação  tudo muda  , se não proceder desta maneira as leituras  feitas  , vão-se alterar ao ligar o cabo ao seu emissor , que esse está ligado a terra …

ANTENA GAP TITAN DX

- 8 bandas de 10m para 80m incl. WARC
- Comprimento de 7,5 m
- 1500W de potência (exceto 80: 500W)
- Peso: 11.5kgs

Esta é mais uma antena  que vem completar a minha estação em CT2IKT -qth Lat 41.710911 Lon -8.690293 Grid IN51PR .
